什么是多屏拼接显示？
多屏拼接显示就是把几个显示器（比如MIPI屏幕、HDMI屏幕或者DP屏幕）拼接显示，把它们变成一个大屏幕。如会议室是拼接屏的主要应用场景之一。在会议室中，拼接屏可以用于显示会议议程、演示资料、视频会议等。拼接屏可以将多个屏幕拼接在一起，形成一个大屏幕，使得参会人员可以更加清晰地看到演示内容，提高会议效率。

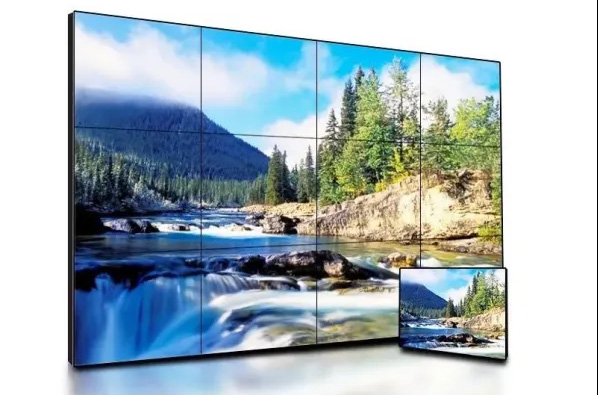

另外电视墙也是拼接屏的另一个主要应用场景。在电视墙中，拼接屏可以用于播放电视节目、体育比赛、新闻报道等。拼接屏可以将多个屏幕拼接在一起，形成一个大屏幕，使得观众可以更加清晰地看到节目内容，提高观看体验。

什么是Connector-split功能
RK3588处理器中的显示控制器提供的Connector-split功能是一种类似于MIPI双通道模式的技术，能够实现将单一视频端口的输出在水平方向上分割为左右两部分，进而同时驱动两个显示接口。这两个接口在显示时序上保持一致，但在内容上则呈现独立的画面。

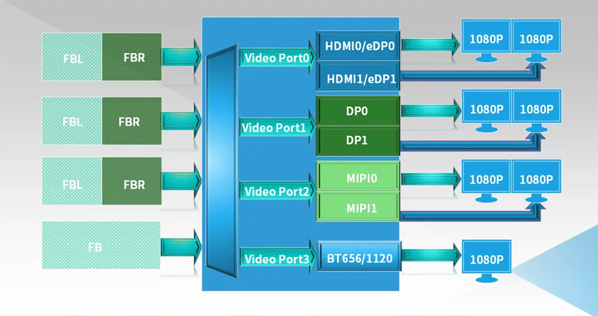

我们来看上面这张图，如果在 VP0 上开启Connector-split模式，则 VP0 的输出可以同时驱动两个显示接口 ，这两个显示接口上显示的内容为 VP0 输出的内容水平方向左右平分。比如 VP0 以 3840x1080 的分辨率输出，则两个显示接口各自显示 1920x1080 的输出。
通过这种技术，可以在 RK3588 上扩展出 7 路独立的显示输出。需要注意的是，每一个 VP 上参与Connector-split 输出的两个显示接口，输出的时序，帧率必须相同。这种显示特性可以通过 dts 进行开关， dts 只要把参与 Connector-split 的两个显示接口挂接在同一个 VP 上，且打开左边显示接口的 split-mode 属性。
03双MIPI屏幕拼接显示
demo效果：以迅为RK3588开发板和俩个MIPI 7寸屏幕为例进行屏幕拼接显示。
■ 步骤1：
修改Linux源码设备树文件3588-linux/kernel-5.10/arch/arm64/boot/dts/rockchip/topeet-rk3588-v10.dts

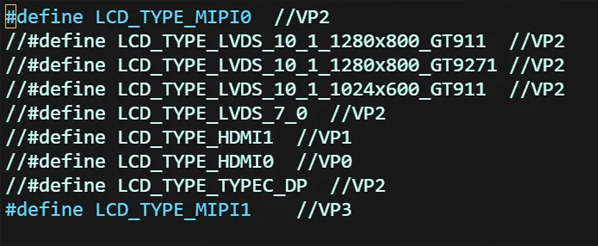

将MIPI0和MIPI1的宏定义打开如下所示

了解更多可以关注北京迅为RK3588开发板
